5 błędów popełnianych podczas projektowania wiązek elektrycznych, które zwiększają całkowity koszt produktu

Koszt wiązki elektrycznej nie kończy się na cenie materiałów ani wartości faktury od dostawcy. W przypadku producentów urządzeń HVAC, pomp ciepła, maszyn przemysłowych czy systemów automatyki największy wpływ na koszt całego projektu mają decyzje podejmowane jeszcze przed rozpoczęciem produkcji.

To właśnie na etapie projektowania decyduje się o czasie montażu, możliwościach automatyzacji, niezawodności urządzenia, dostępności komponentów, kosztach serwisu oraz odporności łańcucha dostaw. Zmiany wprowadzone na tym etapie są stosunkowo tanie. Po uruchomieniu produkcji seryjnej nawet niewielka modyfikacja może generować wielokrotnie wyższe koszty.

Poniżej przedstawiamy pięć błędów, które najczęściej niepotrzebnie zwiększają całkowity koszt produktu.

‍

1. Projektowanie wyłącznie na podstawie schematu elektrycznego

Poprawny schemat elektryczny nie oznacza jeszcze, że wiązka będzie efektywna w produkcji i montażu.

Projekt powinien uwzględniać również sposób prowadzenia przewodów w urządzeniu, dostępność złączy, kolejność montażu oraz ergonomię pracy Operatora. Nawet pozornie drobne utrudnienia mogą wydłużać montaż każdej sztuki, a przy produkcji seryjnej przekładają się na znaczący wzrost kosztów.

Dlatego projektowanie wiązek powinno uwzględniać zasady Design for Manufacturing (DFM) oraz Design for Assembly (DFA). Celem jest nie tylko poprawne działanie układu, ale również szybka, powtarzalna i możliwie najbardziej zautomatyzowana produkcja.

‍

2. Koncentracja wyłącznie na cenie komponentów

Najtańszy przewód czy złącze rzadko oznacza najniższy koszt całegoprojektu.

Znacznie większe znaczenie ma całkowity koszt posiadania (Total Cost ofOwnership), który obejmuje między innymi:

• czas montażu,
• możliwość automatycznej obróbki przewodów,
• dostępność komponentów,
• dostępność narzędzi,
• ryzyko przestojów produkcji,
• koszty jakości i reklamacji,
• koszty logistyki,
• wielkość minimalnych zamówień,
• sposób pakowania komponentów
• możliwość zastosowania zamienników.

Element wymagający ręcznej obróbki, dodatkowych operacji lub specjalistycznych narzędzi często generuje wyższe koszty niż droższy komponent pozwalający na pełną automatyzację procesu.

W praktyce największe oszczędności najczęściej wynikają z optymalizacjicałego procesu produkcyjnego, a nie z wyboru najtańszych komponentów.

‍

3. Nadmierna liczba różnych komponentów

Każdy dodatkowy typ przewodu, terminala czy złącza zwiększa złożoność projektu.

Większa liczba unikalnych komponentów oznacza:

• bardziej rozbudowane listy materiałowe,
• większe zapasy magazynowe,
• większą liczbę kwalifikowanych dostawców,
• większe ryzyko pomyłek podczas kompletacji,
• wyższe koszty kontroli jakości,
• bardziej skomplikowany serwis.

Standaryzacja komponentów upraszcza nie tylko produkcję, ale również zakupy, logistykę oraz zarządzanie zmianami konstrukcyjnymi. Dodatkowo zwiększa elastyczność w przypadku problemów z dostępnością poszczególnych elementów.

‍

4. Pomijanie możliwości automatyzacji produkcji

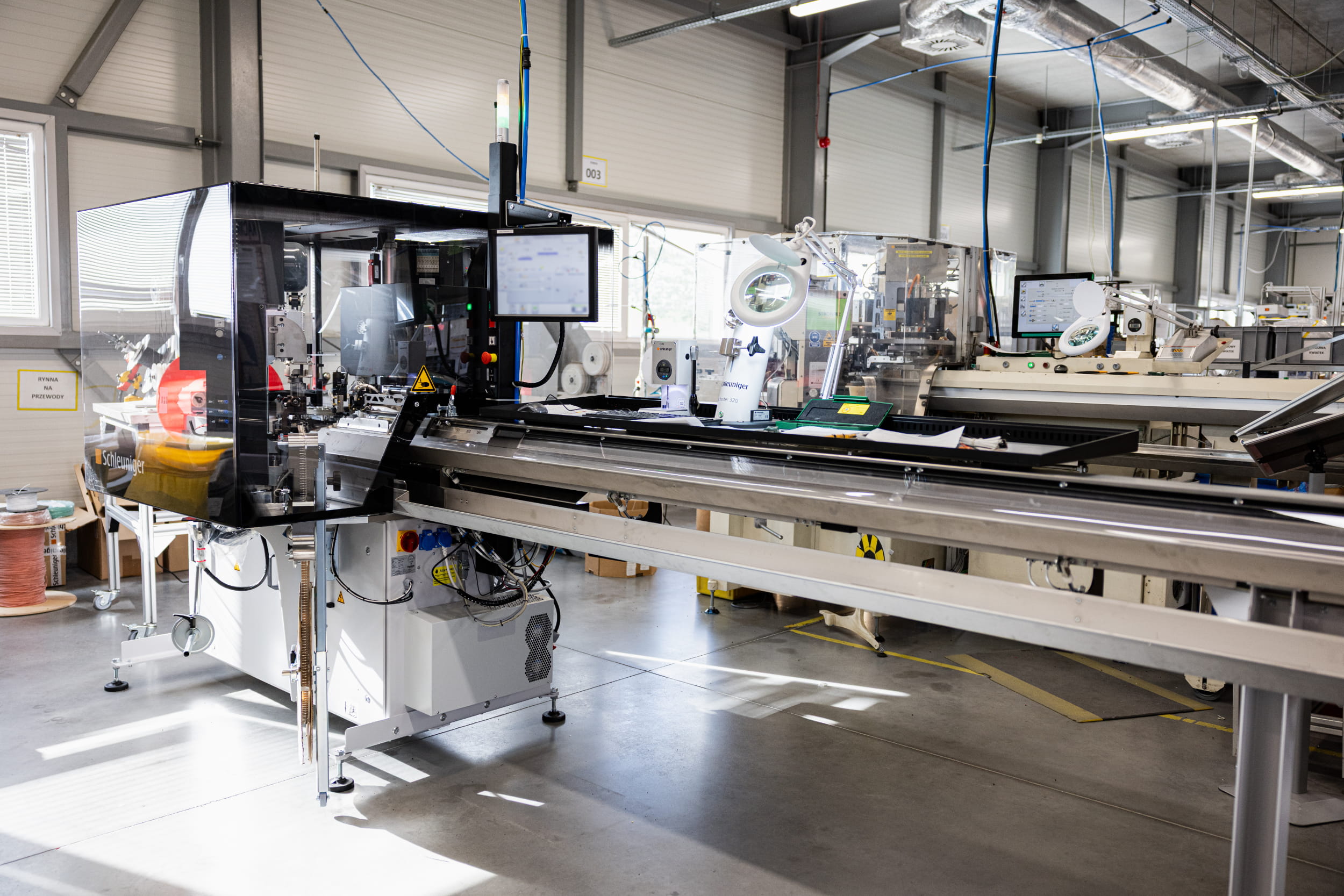

Nowoczesna produkcja wiązek elektrycznych opiera się na automatycznych liniach do cięcia, odizolowywania, zaciskania i znakowania przewodów.

Nie każda konstrukcja pozwala jednak w pełni wykorzystać możliwości tych urządzeń.

Nietypowe rozwiązania, nadmierna liczba wyjątków czy konieczność wykonywania wielu operacji ręcznych obniżają wydajność produkcji, zwiększają ryzyko błędów oraz utrudniają utrzymanie stabilnej jakości.

Już podczas projektowania warto ocenić, które elementy można ujednolicić lub uprościć. Konstrukcja dostosowana do możliwości nowoczesnych maszyn pozwala ograniczyć koszty produkcji, skrócić czas realizacji oraz zwiększyć powtarzalność procesu.

‍

5. Pomijanie całego cyklu życiaproduktu i bezpieczeństwa dostaw

Urządzenia przemysłowe, systemy HVAC czy pompy ciepła pozostają na rynku przez wiele lat. W tym czasie zmienia się dostępność komponentów, producenci wycofują część produktów z oferty, a wymagania rynku ulegają zmianom.

Projektowanie wyłącznie z myślą o pierwszej serii produkcyjnej zwiększa ryzyko kosztownych zmian w przyszłości.

Już na etapie projektowania warto uwzględnić:

• możliwość zastosowania alternatywnych komponentów,
• dostępność elementów u więcej niż jednego dostawcy,
• wykorzystanie powszechnie stosowanych standardów,
• możliwość przyszłych zmian konstrukcyjnych,
• ograniczenie ryzyka związanego z wycofaniem komponentów z produkcji.

Takie podejście zwiększa odporność łańcucha dostaw i ułatwia utrzymanie ciągłości produkcji przez cały okres życia produktu.

‍

Największe oszczędności powstają jeszcze przed rozpoczęciem produkcji

Redukcja kosztów wiązek elektrycznych rzadko wynika wyłącznie z negocjowania cen komponentów. Znacznie większy wpływ mają decyzje podjęte na etapie projektowania.

Wczesna współpraca producenta urządzenia z dostawcą wiązek pozwala przeanalizować konstrukcję pod kątem produkcji, montażu, automatyzacji oraz dostępności komponentów. Efektem jest nie tylko niższy koszt samej wiązki, ale również krótszy czas montażu, większa stabilność dostaw, łatwiejszy serwis oraz niższy całkowity koszt produkcji urządzenia.

‍

‍\\\\\\\\\\\\\\\\\\\\\\\

‍

Czy Twój projekt jest gotowy do wyceny?

15 obszarów, które mają największy wpływ na koszt, jakość i termin realizacji wiązki elektrycznej

‍

Przygotowanie zapytania ofertowego to nie tylko skompletowanie dokumentacji. To również dobry moment, aby upewnić się, że projekt został przeanalizowany pod kątem kosztów produkcji, możliwości automatyzacji oraz bezpieczeństwa dostaw.

Poniższa lista zawiera pytania, które najczęściej mają wpływ na koszt, termin realizacji i późniejszą produkcję seryjną. Nie musisz znać odpowiedzi na wszystkie z nich. W wielu firmach wiedza potrzebna do ich oceny znajduje się w różnych działach – konstrukcji, technologii, produkcji czy zakupach.

Dlatego warto potraktować tę checklistę jako listę obszarów, które powinny zostać zweryfikowane przed rozpoczęciem produkcji.

Jeżeli na część pytań odpowiadasz „nie” lub „nie wiem”,nie oznacza to, że projekt jest błędny. To często sygnał, że warto poddać go dodatkowej analizie.

‍

W OmegaOne przed przygotowaniem oferty sprawdzamy właśnie te elementy. Analizujemy dokumentację pod kątem możliwości uproszczenia konstrukcji, zwiększenia automatyzacji, poprawy dostępności komponentów i obniżenia całkowitego kosztu produktu. Jeżeli widzimy potencjał do optymalizacji, przedstawiamy nasze rekomendacje jeszcze przed rozpoczęciem produkcji.

‍

1. Czy dokumentacja jest kompletna?

\\ Czy dostawca otrzyma schemat elektryczny, listę materiałową oraz informacje niezbędne do przygotowania wyceny?

Dlaczego to ważne?

Niepełna dokumentacja wydłuża proces ofertowania i zwiększa ryzyko błędnych założeń.

‍

2. Czy sposób prowadzenia wiązki został przemyślany pod kątem montażu?

\\ Czy przewody można poprowadzić w sposób prosty, bez zbędnych skrzyżowań i utrudnionego dostępu?

Dlaczego to ważne?

Łatwiejszy montaż oznacza krótszy czas produkcji urządzenia oraz mniejszeryzyko pomyłek.

‍

3. Czy liczba różnych przewodów jest rzeczywiście konieczna?

\\ Czy można ograniczyć liczbę przekrojów, kolorów lub typów przewodów?

Dlaczego to ważne?

Standaryzacja upraszcza zakupy, magazynowanie oraz produkcję.

‍

4. Czy liczba różnych terminali i złączy została zminimalizowana?

\\ Czy kilka podobnych komponentów można zastąpić jednym standardowym rozwiązaniem?

Dlaczego to ważne?

Mniejsza liczba komponentów oznacza prostszy łańcuch dostaw i niższe koszty zarządzania projektem.

‍

5. Czy projekt umożliwia automatyczną produkcję?

\\ Czy zastosowane przewody i terminale pozwalają wykorzystać automatyczne linie do cięcia, odizolowywania i zaciskania?

Dlaczego to ważne?

Automatyzacja zwiększa powtarzalność jakości i obniża koszt produkcji.

‍

6. Czy wszystkie elementy wymagające ręcznej pracy są naprawdę konieczne?

\\ Czy projekt można uprościć bez wpływu na funkcjonalność urządzenia?

Dlaczego to ważne?

Każda dodatkowa operacja ręczna zwiększa koszt i wydłuża czas produkcji.

‍

7. Czy wszystkie komponenty są łatwo dostępne?

\\ Czy zastosowane elementy są powszechnie dostępne na rynku?

Dlaczego to ważne?

Rzadkie komponenty zwiększają ryzyko opóźnień oraz wzrostu cen.

‍

8. Czy dopuszczasz zastosowanie komponentów równoważnych?

\\ Czy dokumentacja umożliwia wykorzystanie zatwierdzonych zamienników?

Dlaczego to ważne?

Większa elastyczność oznacza większe bezpieczeństwo dostaw.

‍

9. Czy projekt uwzględnia przyszłe zmiany produktu?

\\ Czy ewentualna rozbudowa urządzenia będzie wymagała całkowitego przeprojektowania wiązki?

Dlaczego to ważne?

Niewielka rezerwa konstrukcyjna może znacząco obniżyć koszty kolejnych wersji produktu.

‍

10. Czy sposób oznaczania przewodów został określony?

\\ Czy wiadomo, jakie oznaczenia, etykiety lub nadruki będą wymagane?

Dlaczego to ważne?

Jednoznaczna identyfikacja przewodów ułatwia produkcję, montaż i serwis.

‍

11. Czy określono wymagania dotyczące testów?

\\ Czy wiadomo, jakie testy elektryczne i kontrole jakości będą wymagane?

Dlaczego to ważne?

Pozwala przygotować właściwy proces produkcyjny już od pierwszej serii.

‍

12. Czy wymagania logistyczne są jasno określone?

\\ Czy wiadomo, w jaki sposób wiązki mają być pakowane, oznaczane i dostarczane?

Dlaczego to ważne?

Odpowiednio przygotowana logistyka ogranicza ryzyko uszkodzeń i przyspiesza montaż.

‍

13. Czy znane są planowane wolumeny produkcji?

\\ Czy dostawca wie, czy projekt dotyczy prototypów, małej serii czy produkcji wielkoseryjnej?

Dlaczego to ważne?

Optymalny sposób produkcji zależy od skali projektu.

‍

14. Czy projekt został oceniony pod kątem całkowitego kosztu produktu?

\\ Czy analizowano nie tylko cenę komponentów, ale również czas montażu, logistykę, serwis i dostępność części?

Dlaczego to ważne?

Najniższa cena zakupu nie zawsze oznacza najniższy koszt całego produktu.

‍

15. Czy projekt został skonsultowany z producentem wiązek przed rozpoczęciem wyceny?

\\ Czy projekt został przeanalizowany pod kątem możliwości uproszczenia produkcji, montażu oraz redukcji kosztów?

Dlaczego to ważne?

Doświadczony producent wiązek często potrafi wskazać rozwiązania, które obniżają koszt produkcji bez wpływu na funkcjonalność urządzenia.

‍

Podsumowanie

Jeżeli na większość pytań odpowiedziałeś TAK, Twój projekt jest dobrze przygotowany do procesu ofertowania.

Jeżeli przy kilku punktach pojawiły się wątpliwości, warto omówić je z producentem wiązek jeszcze przed rozpoczęciem wyceny. Wczesna analiza projektu często pozwala uprościć konstrukcję, zwiększyć możliwości automatyzacji oraz ograniczyć całkowity koszt produktu bez konieczności późniejszych zmian konstrukcyjnych.
